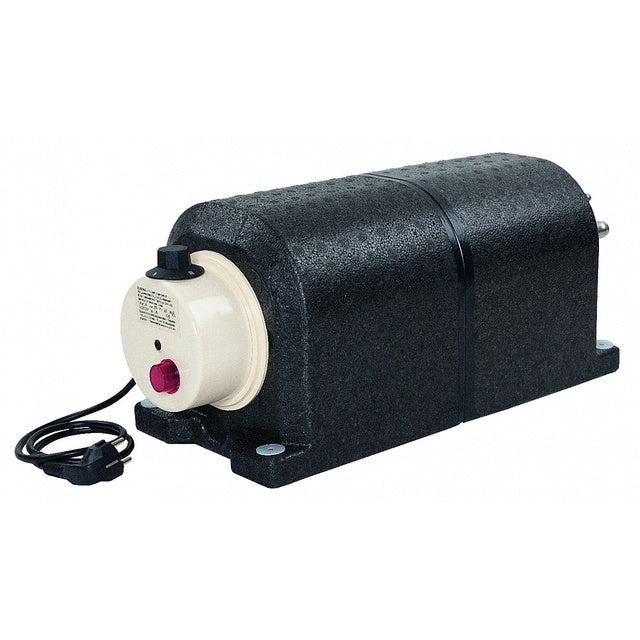

Boiler Elgena Nautic-Compact E 10l 230V 660W

1. Montage Wählen Sie einen Platz der möglichst nahe an den Anschlussstellen liegt, damit unnötiger Wärmeverlust über die Wasserleitung vermieden wird. Befestigen Sie das Gerät nur waagerecht ( nie senkrecht ) siehe Abbildung. Falsche Montage führt zu Funktionsstörungen und Schäden am Gerät. 2. Wasseranschluss Es ist Vorschrift, dass bei Anschluss an Druckwasserpumpe ein Sicherheitsventil montiert werden muss. Ein Überdruck kann entstehen und muss über das Sicherheitsablassventil ( 10 ) entweichen können. Montieren Sie am Wasserablass ( 1 ) des Gerätes nur das Original – Sicherheitsablassventil 3 bar ( 10 ). Am Sicherheitsablassventil können Sie zusätzlich eine Schlauchleitung anbringen die nach außen oder zu einem Tank führt, damit das Überdruckwasser ungehindert ablaufen kann. Die Schlauchleitung darf nicht geknickt und nicht verschlossen werden. Sollte Ihre Kaltwasserzuleitung einen stärkeren Druck als 2 bar haben, so muss zusätzlich vor dem Gerät ein Druckminderer montiert und auf 2 bar eingestellt werden. Der richtige Wasseranschluss ist für die Funktion wichtig. Verwenden Sie druckfeste Schlauchleitungen 10 mm und befestigen Sie diese mit rostfreien Schlauchbindern. Wenn Sie zusätzlich die Warmwasserleitung isolieren, vermeiden Sie unnötigen Wärmeverlust. 3. Achtung Das Sicherheitsablassventil darf am Wasserablass nicht versperrt werden. Bitte beachten Sie unseren Hinweiszettel für das Sicherheitsablassventil. 4. Inbetriebnahme Wenn alle Anschlüsse vorgenommen worden sind, drehen Sie den Kaltwasserzulauf und den Warmwasserhahn auf, damit sich das Gerät mit Wasser füllt. Erst wenn aus dem Warmwasserhahn das Wasser läuft, ist das Gerät mit Wasser gefüllt. Das Gerät ist so konstruiert, dass es nie leerlaufen kann. Eine vollständige Entleerung ist nur über das Sicherheitsablassventil( 10 ) möglich, siehe Winterentleerung. 5. Elektroanschluss 230 V ~ 330 W oder 230 V ~ 660 W oder 230 V ~ 1000 W oder 12 V – 200 W oder 24 V – 400 W Achten Sie vor dem Anschluss auf die am Typenschild angegebene Betriebsspannung. Auf keinen Fall darf an eine andere Spannung als an die angegebene Spannung angeschlossen werden, wenn das Gerät mit Wasser gefüllt ist. Mit dem Temperaturwähler können Sie die gewünschte Temperatur einstellen. Die Regelung erfolgt automatisch, die Signalleuchte leuchtet während der Aufheizung auf. Die Elektroheizung ist stufenlos einstellbar: F = Frostwächter, I = ca. 35 °; II = ca. 50 °; III = ca. 80 ° ACHTUNG ! Das Gerät darf ohne Wasserinhalt nicht elektrisch beheizt werden! 6. Frostschutz und Winterentleerung Sie haben zwei Möglichkeiten, das Gerät vor Frostschäden zu schützen: a) Sie lassen das Gerät am Stromnetz angeschlossen und stellen den Thermostat auf Frost- Schutz ( F ) . Damit wird die Wassertemperatur über dem Gefrierpunkt gehalten, so dass ein Einfrieren unmöglich ist. Der Stromverbrauch ist hierbei äußerst gering. b) Sie entleeren das Gerät mit Hilfe des Sicherheitsablassventils( 10 ). Drehen Sie die rote Frontkappe nach links, in Rastermittelstellung bleibt das Ventil durchgehend geöffnet. Wenn das Wasser nicht abläuft, so müssen die Wasserhähne geöffnet werden, damit Luft in die Leitungen eindringen kann. ACHTUNG! Das Gerät muss vor der Entleerung unbedingt vom Stromnetz getrennt werden ( Gerätestecker ausstecken ), sonst könnte bei Stromzuschaltung das Gerät ohne Wasserinhalt heizen und die Temperatur-Sicherung wegen Überhitzung durchbrennen. Bei erneuter Inbetriebnahme ist wieder entsprechend der Gebrauchsanweisung Punkt 4 + 5 zu verfahren.
