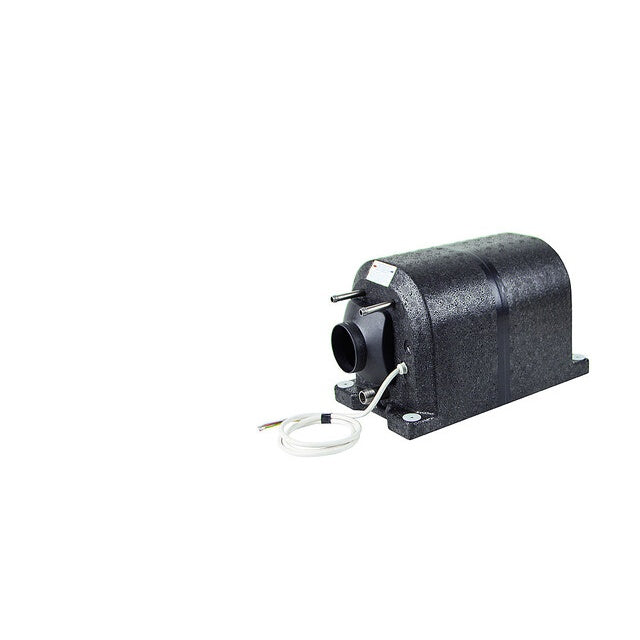

Boiler Elgena Nautic-Compact LE 500 W – 6 l

1. Montage Wählen Sie einen Platz der möglichst nahe an den Anschlussstellen liegt, damit unnötiger Wärmeverlust über die Wasserleitung vermieden wird. Befestigen Sie das Gerät nur waagerecht ( nicht senkrecht ) siehe Abbildung. Falsche Montage führt zu Funktionsstörungen und Schäden am Gerät. 2. Wasseranschluss Es ist Vorschrift, dass bei Anschluss an Druckwasserpumpe ein Sicherheitsventil (10) montiert werden muss. Ein Überdruck kann entstehen und muss über das Sicherheitsablassventil (10) entweichen können. Montieren Sie am Wasserablass (2) des Gerätes nur das Original – Sicherheitsablassventil 3 bar (10). Am Sicherheitsablassventil können Sie zusätzlich eine Schlauchleitung anbringen die nach außen oder zu einem Tank führt, damit das Überdruckwasser ungehindert ablaufen kann. Die Schlauchleitung darf nicht geknickt und nicht verschlossen werden. Sollte Ihre Kaltwasserzuleitung einen stärkeren Druck als 2 bar haben, so muss zusätzlich zwischen der Pumpe und dem Gerät ein Druckminderer montiert und auf maximal 2 bar eingestellt werden. Der richtige Wasseranschluss ist für die Funktion wichtig. Verwenden Sie druckfeste Schlauchleitungen 10mm und befestigen Sie diese mit rostfreien Schlauchbindern. Wenn Sie zusätzlich die Warmwasserleitung isolieren, vermeiden Sie unnötigen Wärmeverlust.Achtung ! Montieren Sie das Sicherheitsventil-Set am Wasserablass. Das Sicherheitsventil darf am Überdruckanschluss (4) nicht versperrt werden. Bitte beachten Sie unseren Hinweiszettel für das Sicherheitsablassventil.   Inbetriebnahme: Wenn alle Anschlüsse vorgenommen worden sind, schalten Sie die Wasserpumpe ein und drehen den Warmwasserhahn auf, damit sich das Gerät mit Wasser füllt. Erst wenn aus dem Warmwasserhahn ( bei geschlossenem Kaltwasserhahn ) das Wasser läuft, ist das Gerät mit Wasser gefüllt. Das Gerät ist so konstruiert, dass es nie leerlaufen kann. Eine vollständige Entleerung ist nur über das Ablassventil(1) möglich, siehe Winterentleerung. Achtung: Das Gerät darf nur mit Trinkwasser betrieben werden !   5. Elektroanschluss 230 V ~ 500 W Achten Sie vor dem Anschluss auf die am Typenschild angegebene Betriebsspannung. Auf keinen Fall darf an eine andere Spannung angeschlossen werden. Wir empfehlen einen Schalter mit Kontrolllampe einzubauen um das Gerät schalten zu können ( Ein / Aus ). Die Elektroheizung ist auf eine Temperatur mit ca. 75°C fest eigestellt und regelt automatisch. ACHTUNG ! Das Gerät darf ohne Wasserinhalt nicht elektrisch beheizt werden!   6. Frostschutz und Winterentleerung Entleeren Sie das Gerät am Ablassventil (1). Lassen Sie das Ablassventil durchgehend geöffnet Wenn das Wasser nicht abläuft, müssen die Wasserhähne geöffnet werden, damit Luft in die Leitungen eindringen kann. ACHTUNG! Das Gerät muss vor der Entleerung unbedingt vom Stromnetz getrennt werden . Das Gerät könnte bei Stromzuschaltung ohne Wasserinhalt heizen und die Temperatur-Sicherung ggf. den Heizkörper wegen Überhitzung zerstören. Bei erneuter Inbetriebnahme ist wieder entsprechend der Gebrauchsanweisung Punkt 4 + 5 zu verfahren.
